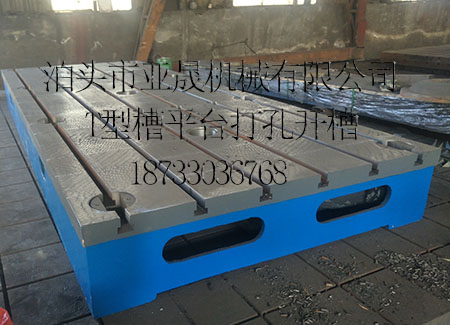

装配平台又称装配平板,装配定盘,主要应用于动力机械设备的装配及调试,表面带有T形槽,可以固定动力机械设备,可以拼装使用。
装配平台可以制成加强筋板式,还有箱体式,设计结构合理。
装配平台应采用优质细密的灰口铸铁或合金等材料制造,其工作面硬度应为170-220HB。
装配平台工作面通常应采用刮削工艺。对采用刮削加工的3级平板工作面,其表面粗糙度Ra的最大允许值为5um。
采用刮削工艺应进行涂色对研检验。对研后显示的接触点面积的比率见表3的规定:或者按25mm×25mm正方形面积的接触点数见表3的规定,且任意25mm×25mm中的接触点数之间应不大于5点。
在装配平台的相对两侧面上,应有安装手柄或吊装位置的设置、螺纹孔或圆柱孔。
装配平板本身为测量基面,其放置应稳定;用自准直仪检定时,仪器与平板不在同一刚体上.仪器支架牢固性尤为重要。所以装配平台的检定规程要求检定场地应牢固稳定,检定地点应避免振动。工厂常将小平板置于钳工台或桌子上,牢固稳定性差。检定人员在装配平台附近的走动、检定工具在装配平台上的移动,都会产生不同的重力,使装配平板的空间位置发生变化,测量结果不可靠。所以检定这类平板时,平板应移至牢固稳定的场地上,避免重力变化对测量结果的影响。
